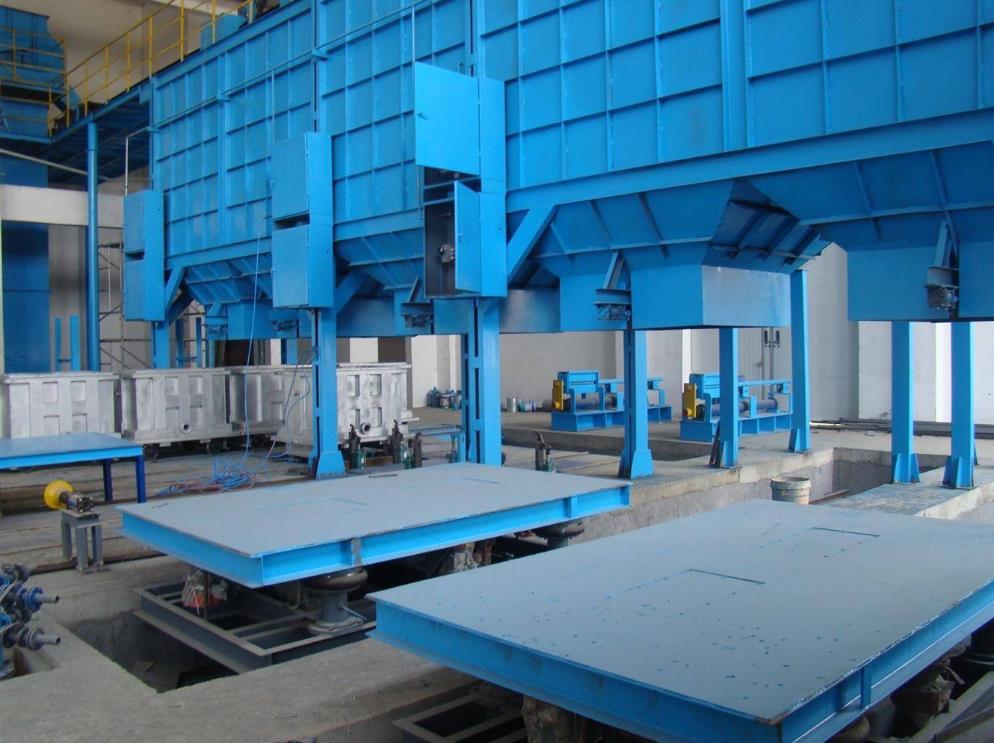

不難看出，目前針對(duì)V法鑄造和消失模鑄造用砂的認(rèn)識(shí)和應(yīng)用的主要區(qū)別在于以下兩個(gè)方面。

　　(1)消失模鑄造所用的砂子相對(duì)較粗，目數(shù)集中在20~50目之間;而V法則更傾向于用比較細(xì)的砂子，并且以70~200目之間認(rèn)為較好且用的較多。

　　(2)從目數(shù)集中度而言，消失模傾向于篩號(hào)越少越好。甚現(xiàn)在有一部分企業(yè)已經(jīng)開始使用單篩砂，尤其是使用寶珠砂的企業(yè)。而V法鑄造則對(duì)篩號(hào)的多少無明確要求。甚認(rèn)為篩號(hào)范圍越寬，越有利于鑄件表面質(zhì)量。

　　對(duì)于消失模鑄造用砂的要求和認(rèn)識(shí)，目前似乎已經(jīng)達(dá)成共識(shí)，如上文所述。并且根據(jù)多年的生產(chǎn)實(shí)踐經(jīng)驗(yàn)，這種認(rèn)識(shí)在生產(chǎn)中并沒有遇到尖銳的挑戰(zhàn)和矛盾。而關(guān)于V法鑄造用砂，在國(guó)內(nèi)的應(yīng)用情況還是比較混亂。甚與我們上述提及的已有認(rèn)識(shí)大相徑庭，而出現(xiàn)問題的地方正是砂子目數(shù)與篩號(hào)分布。因此，有必要重新對(duì)上述關(guān)于V法用砂的認(rèn)識(shí)展開討論。

　　砂子目數(shù)的認(rèn)識(shí)，在V法鑄造中為混亂。真空的存在一方面降低了對(duì)砂子目數(shù)集中度的要求，另一方面也確實(shí)為細(xì)砂適合使用的觀點(diǎn)提供了充足的理由。再加上國(guó)外的一些資料中強(qiáng)調(diào)的關(guān)于細(xì)砂的使用，致使目前甚有人認(rèn)為砂子粗細(xì)，以及如何級(jí)配對(duì)于V法都已經(jīng)不重要了。在此強(qiáng)調(diào)一下，日本人的那句話：如果鑄造過程中出現(xiàn)了問題，就檢查一下細(xì)砂的含量。這句話誤導(dǎo)了好一部分人。它的前提一方面是砂子SiO2含量足夠，另一方面在造型過程中不會(huì)發(fā)生偏析，追求的是粗砂與細(xì)砂的配合，主要目的是防止金屬液的滲透。而絕大多數(shù)人都以為砂子的目數(shù)及其分布在V法鑄造中已經(jīng)無關(guān)重要了，這是片面的看法。

　　砂子過細(xì)，容易粉化，相對(duì)也更容易燒結(jié)，另外在砂循環(huán)過程中很容易揚(yáng)塵，這會(huì)加重砂處理系統(tǒng)的負(fù)擔(dān)。而且目前國(guó)內(nèi)好有一部分V法鑄造企業(yè)不具備砂處理系統(tǒng)，或者砂處理系統(tǒng)不具備除塵設(shè)施，那么使用細(xì)砂造成的揚(yáng)塵將會(huì)對(duì)整個(gè)車間帶來很大的粉塵污染，嚴(yán)重危害工人身體健康。考慮到上述因素，砂子還是不應(yīng)該過細(xì)，畢竟有涂料層的存在保證鑄件表面質(zhì)量以及防止金屬液的滲透。因此，從這個(gè)角度分析，V法鑄造砂子粗一點(diǎn)，不見得會(huì)有多少惡劣的影響。

　　只有砂子間隙大于涂層厚度時(shí)，才有可能引起涂層開裂，這是常識(shí)性的認(rèn)識(shí)。而我們V法涂層的厚度通常在0.5～1mm，而50~200目的砂子震實(shí)后的間隙遠(yuǎn)不到0.5mm。再加上外界金屬液對(duì)它也是均勻的外力作用，因此，從這個(gè)角度分析，現(xiàn)在鑄造用砂目數(shù)大小對(duì)涂料層的支撐作用不存在問題。這也在一定程度上為V法使用比原來稍微粗一點(diǎn)的砂子提供了依據(jù)。山東某浴盆生產(chǎn)企業(yè)采用當(dāng)?shù)?2/30目的硅砂生產(chǎn)鑄鐵浴盆，如此粗的砂子

　　同樣做出了比較好的鑄件，正是證明了這一點(diǎn)并顛覆了V法鑄造須用細(xì)砂的觀點(diǎn)。

　　由上述分析可知，V法鑄造和消失模鑄造用砂長(zhǎng)期以來存在的砂子目數(shù)粗細(xì)，以及篩號(hào)分布方面的差異并不是不可逾越的。而且原先的認(rèn)識(shí)與現(xiàn)在生產(chǎn)實(shí)踐客觀存在的一些差異和矛盾也進(jìn)一步說明，這兩種鑄造工藝在認(rèn)識(shí)上存在的差異在實(shí)踐中并不是那么明顯。另外，消失模鑄造用砂在粒度方面細(xì)一些，由原來的20~50目，細(xì)到70目，而V法鑄造用砂粗一些，由原來的70~200目，粗到50目，甚40目，砂子粒度方面的統(tǒng)一將不再是難題。而現(xiàn)在很有一部分企業(yè)已經(jīng)在生產(chǎn)中驗(yàn)證了這一點(diǎn)。于篩號(hào)分布上的差異，在實(shí)踐中幾乎沒有表現(xiàn)。無論消失模企業(yè)，還是V法鑄造企業(yè)，大部分都使用三篩砂，而且生產(chǎn)狀況也較為良好，尚且沒有發(fā)現(xiàn)砂子粗細(xì)搭配不當(dāng)帶來的過大生產(chǎn)問題。
